I. Как появились эти три стандарта?
1. Стандарты MIL: «родоначальники» военной оптики США
Стандарты MIL (Military Standard) — это система военных спецификаций, разработанная Министерством обороны США. Наиболее важными в области оптики являются:
MIL-PRF-13830 — спецификация характеристик оптических элементов, предшественник которой — MIL-O-13830; MIL-PRF-19884, спецификация оптических систем; MIL-SPEC-C-48497, спецификация оптических пленок.
Влияние MIL-PRF-13830 выходит далеко за пределы военной промышленности. Коммерческие производители оптики и научно-исследовательские институты, не имея других стандартов для сравнения, часто по умолчанию применяют метод классификации качества поверхности по стандарту MIL (система Scratch-Dig), что делает стандарты MIL одним из фактических универсальных языков мировой оптической индустрии.
2. Стандарты ISO: «общий язык» международной гражданской оптики
Стандарты ISO в области оптики находятся в ведении Технического комитета 172 (TC172) Международной организации по стандартизации (ISO) и охватывают:
Серию ISO 10110, правила обозначения на оптических чертежах, состоящую из 17 подстандартов; серию ISO 14999, методы интерферометрии; серию ISO 9022, методы испытаний в условиях окружающей среды.
ISO 10110 — это набор стандартов, с которым инженеры сталкиваются чаще всего. Он определяет, как обозначать различные параметры на оптических чертежах, используя формат с косой чертой (например, 3/N×ΔN), и является ядром европейской системы оптической промышленности. Формат чертежей таких европейских гигантов оптической индустрии, как Zeiss, Leica и Schott, полностью основан на ISO 10110.
3. Государственный военный стандарт (GJB): «правовая основа» военной оптики Китая
GJB (Государственный военный стандарт) является обязательным нормативным документом в области оснащения Народно-освободительной армии Китая. Основные стандарты в области оптики включают:
GJB 2485, Технические условия на оптические детали; GJB 1327, Методы испытаний оптических приборов на воздействие окружающей среды; GJB 5640, Общие требования к оптическим пленкам; GB/T 2831, отклонения формы поверхности, национальный рекомендуемый стандарт, широко используемый на практике.
Система стандартов GJB исторически находилась под сильным влиянием советских стандартов ГОСТ, но после реформ и открытости постепенно внедрила методологию ISO/MIL, сформировав сегодняшнюю гибридную систему, «основанную на национальных условиях и частично согласованную с международными стандартами».
II. Сравнение ключевых параметров: как три набора стандартов описывают одно и то же?
Качество оптических элементов в основном описывается следующими категориями параметров:
точность формы поверхности, качество поверхности, гладкость / царапины и дефекты, однородность материала, угол клина и эксцентриситет.
Ниже приводится сравнение формулировок этих параметров в трех наборах стандартов.
2.1 Точность формы поверхности
Это один из ключевых параметров оптической системы, описывающий отклонение фактической поверхности от идеальной формы.

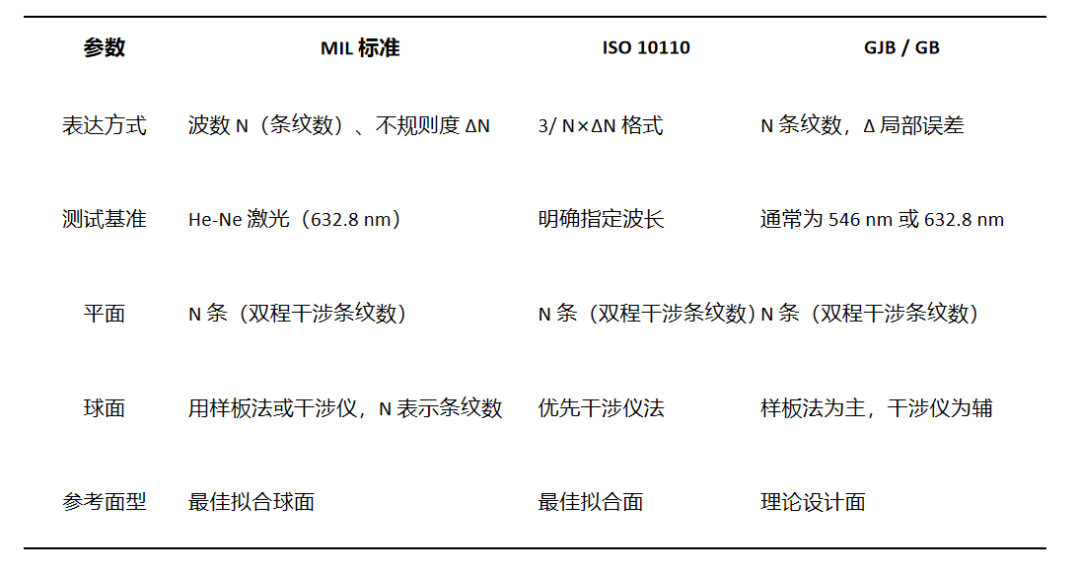

Здесь еще раз остановимся на ключевых различиях между стандартами:
В стандартах MIL точность профиля обычно выражается в виде «числа волн N» — то есть величины искривления интерференционных полос при освещении стандартным источником света (зеленый свет 546 нм или красный свет 632,8 нм). Одна полоса соответствует погрешности профиля в полволны (λ/2), то есть:
N полос ≈ N × λ/2 погрешности формы поверхности (значение PV)
В стандарте ISO 10110-5 формат обозначения отклонения формы поверхности имеет вид 3/ N×ΔN, где N — мощность (низкочастотная форма поверхности), ΔN — неравномерность (высокочастотная погрешность). Это соответствует физическому значению N (общее количество полос) и ΔN (локальная неравномерность) в стандарте MIL, однако необходимо особо проверить эталонную длину волны, используемую в определении значений.
GB/T 2831 использует аналогичный подход, описывая погрешность формы поверхности с помощью N (общее количество интерференционных полос), однако в исторических версиях существуют незначительные различия с MIL и ISO в методах подсчета полос, поэтому при использовании необходимо уточнять версию и условия испытаний.
2.2 Качество поверхности (царапины и вмятины)
Это область, в которой различия между тремя наборами стандартов наиболее значительны, а также параметр, который чаще всего вызывает недопонимание.
Система Scratch-Dig (царапины-вмятины) стандарта MIL-PRF-13830
Стандарт MIL описывает качество поверхности двумя числами в формате Scratch / Dig:

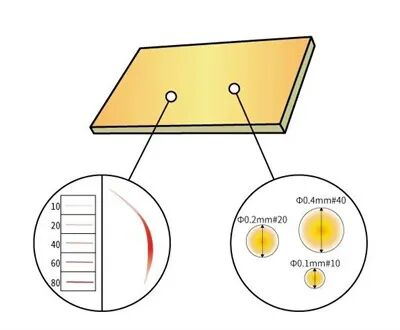

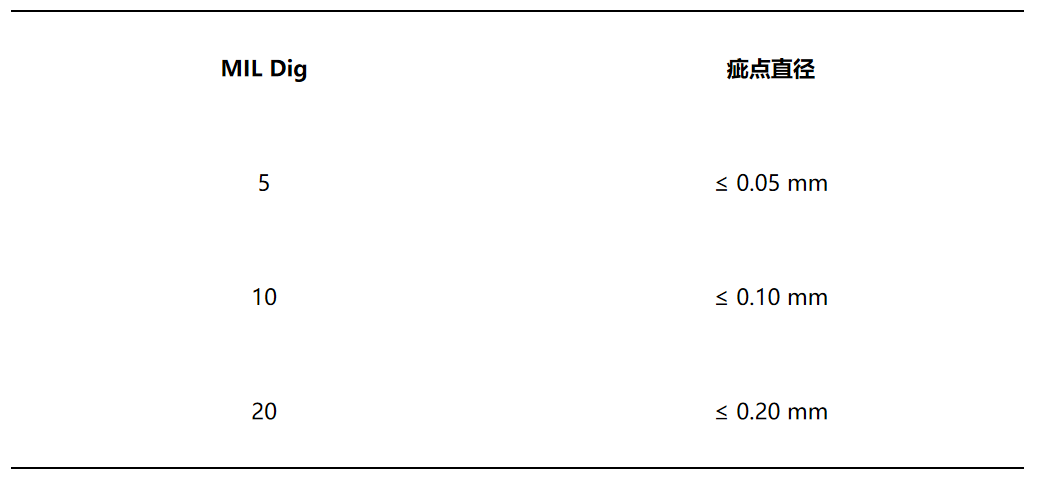

Scratch (царапина): значение не является фактической шириной, а представляет собой «степень сравнения внешнего вида», определяемую путем визуального сравнения со стандартным образцом. Распространенные уровни: 10, 20, 40, 60, 80. Чем меньше значение, тем строже требования. Dig (дефекты): единица измерения — 0,01 мм, то есть одна сотая диаметра дефекта. Dig 10 означает, что максимально допустимый диаметр дефекта составляет 0,1 мм.
Примеры типовых спецификаций:
Лазерная оптика: 10-5 (высокие требования); прецизионная визуализация: 20-10; общепромышленное применение: 40-20 или 60-40.
Следует отметить, что классификация царапин по стандарту MIL основана на визуальном сравнении, а не на точных физических величинах, что приводит к субъективным различиям в оценках разных инспекторов и при различных условиях освещения — это является предметом частой критики данного стандарта.
Система обозначения дефектов поверхности по ISO 10110-7
Стандарт ISO 10110-7 определяет более строгий метод физической количественной оценки:
описание с помощью фактических размеров дефекта (максимально допустимый диаметр/длина) в миллиметрах; разграничение типов дефектов, таких как царапины (Scratch), ямки (Pit), дефекты покрытия и т. д.; формат обозначения: 5/ ... (допустимые значения для различных дефектов в 5-й категории).
Метод ISO более близок к сути точных измерений, но предъявляет более высокие требования к средствам контроля, требуя использования инструментов количественного измерения, а не визуальных образцов.
Система GJB / национальных стандартов
В отношении качества поверхности отечественные военные и национальные стандарты исторически находились под влиянием советских стандартов и использовали термины «гладкость» (класс ▽) или «шероховатость поверхности» (значение Ra) для описания качества обработки, однако эти показатели описывают микроскопическую шероховатость, в то время как система MIL Scratch-Dig ориентирована на дефекты другого уровня.
В последние годы в отечественной оптической промышленности при производстве экспортных деталей или для высокотехнологичных проектов повсеместно используется система обозначений MIL Scratch-Dig, либо обозначаются оба набора параметров одновременно. В GJB 2485 также приведены соответствующие допустимые значения дефектов, но формат не полностью совпадает с MIL, что требует пересчета или согласования.

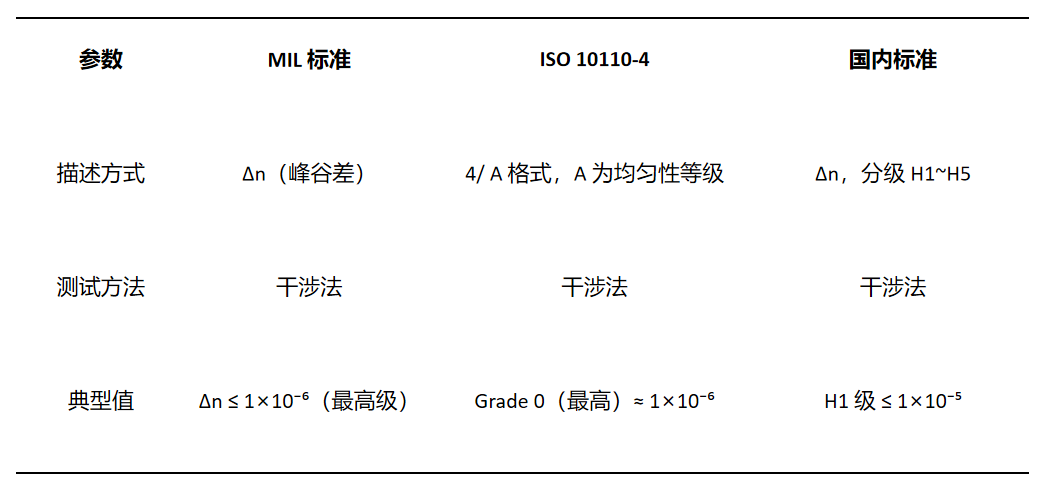

2.3 Однородность материала (однородность показателя преломления)

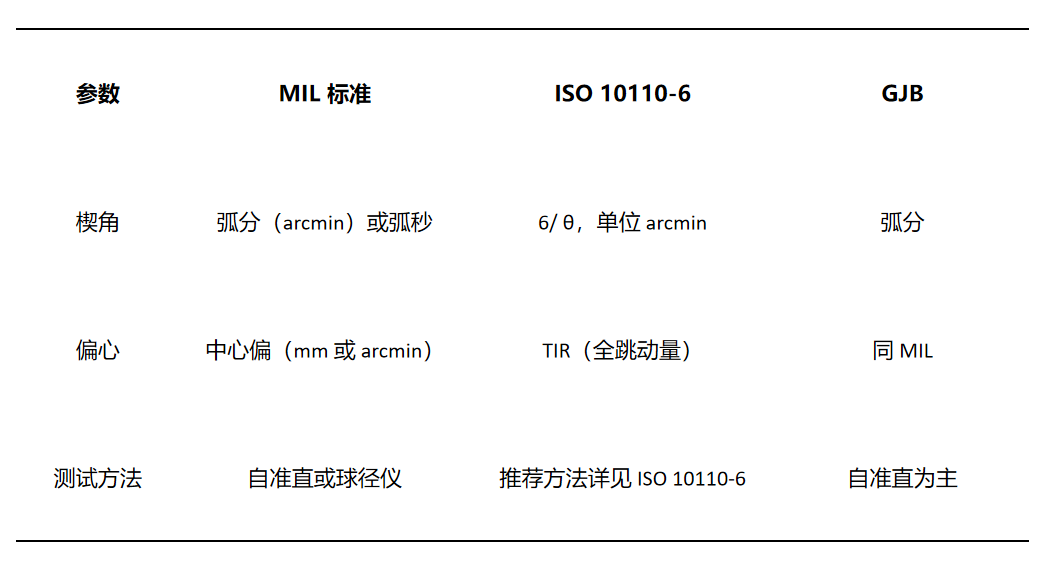

2.4 Угол заклинивания и эксцентриситет (погрешность оптического центра)

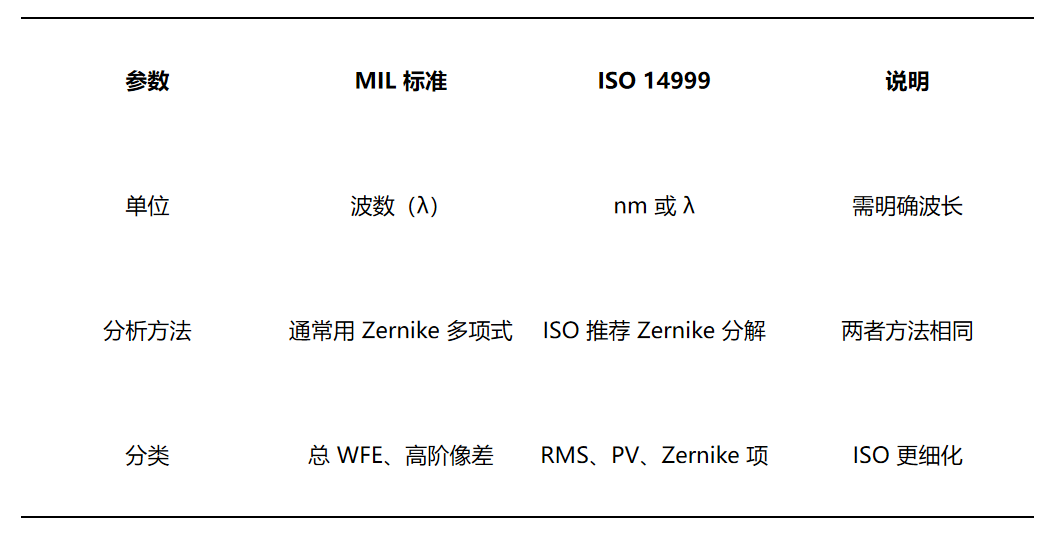

2.5 Погрешность проходящего волнового фронта (WFE)
Погрешность проходящего волнового фронта является комплексным параметром на уровне системы, которому в последние годы уделяется всё больше внимания в высокотехнологичных оптических системах.
III. Три основных источника путаницы в практической работе
Путаница 1: Что на самом деле означает «N полос» в стандартах MIL — PV или RMS?
Число полос N в стандартах MIL по умолчанию соответствует PV (пиково-амплитудной разнице), то есть разнице между максимальной и минимальной точками. Формула пересчета:
PV (погрешность формы) = N × λ/2
В то время как RMS (среднеквадратичное значение), широко используемое в стандартах ISO и при проектировании систем, статистически составляет примерно от 1/3,5 до 1/5 от PV (в зависимости от характеристик формы).
Важное предупреждение: прямое сравнение точности формы с использованием значений PV и RMS может привести к ошибочным выводам в 3–5 раз. Обязательно уточняйте, какое из определений используется в документах по закупкам/приемке.
Неясность 2: Можно ли преобразовать классы Scratch-Dig в формат ISO 10110-7?
Можно провести приблизительное сопоставление, но точное преобразование невозможно.

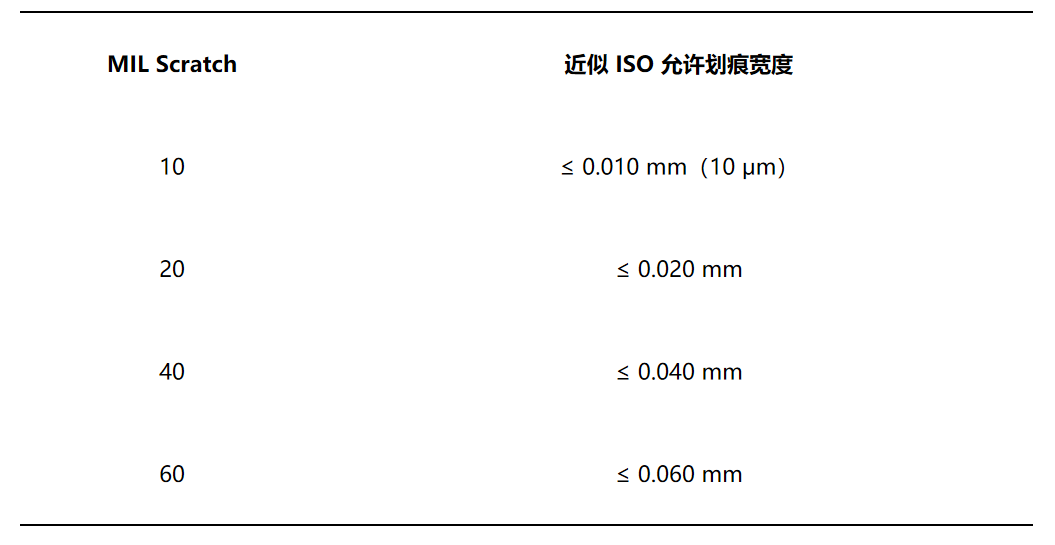

Классы Scratch по стандарту MIL являются результатом визуального сравнения, а размеры дефектов по ISO 10110-7 — физическими величинами. Соотношение между ними примерно следующее (только для справки):
Здесь следует обратить внимание на то, что в стандарте MIL термин «царапина» описывает внешний вид отдельной царапины и не ограничивает их количество, которое регулируется отдельно; в то же время стандарт ISO 10110-7 устанавливает ограничения как на размер дефекта, так и на допустимую суммарную площадь дефектов, поэтому логика этих двух стандартов не полностью совпадает.
Недоразумение 3: Что делать, если при приемке по стандарту GJB заказчик требует одновременного соблюдения стандарта MIL?
Такая ситуация часто встречается в проектах, связанных с интеграцией военных и гражданских технологий, а также в экспортных проектах. Принцип заключается в следующем:
1. Ориентироваться на более строгий стандарт. В случае несоответствия требований двух стандартов в качестве критерия приемки выбираются более строгие условия. 2. Четко определить методы испытаний. Например, в отношении точности формы поверхности стандарт GJB делает акцент на методе шаблона, стандарт MIL также допускает использование метода шаблона, однако в соответствии с современными требованиями к высокой точности следует отдавать предпочтение методу интерферометрии (Fizeau или Twyman-Green) с фиксацией испытательной длины волны и условий окружающей среды. 3. Двойная маркировка на чертежах: в инженерных чертежах одновременно указываются требования GJB и соответствующие параметры MIL, чтобы избежать неоднозначности при приемке.

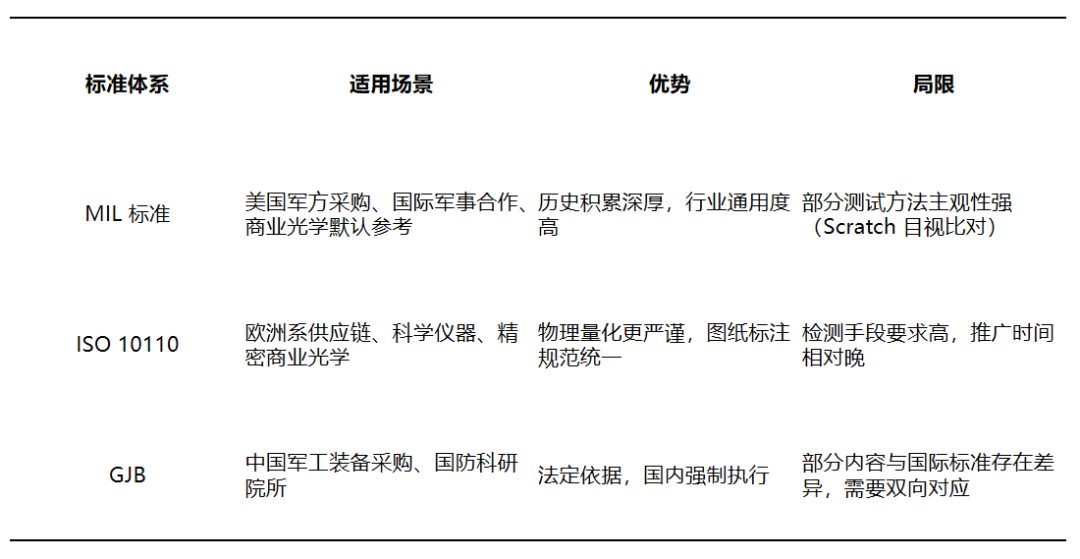

IV. Краткое изложение сценариев применения трех стандартов
V. Практические рекомендации для инженеров
1. При изучении чертежей сначала определите стандарты
Получив оптический чертеж, в первую очередь необходимо уточнить, на какой стандарт ссылаются в заголовке или в технических требованиях. В разных системах стандартизации одни и те же цифры могут иметь совершенно разное значение.
2. Точность формы поверхности: обязательно уточняйте испытательную длину волны и PV/RMS
В любых требованиях к точности формы поверхности четко указывайте: испытательную длину волны (546 нм / 632,8 нм), тип значения (PV или RMS), эталон (оптимально подходящая сферическая поверхность / проектная поверхность).
3. Качество поверхности: для высокотехнологичной продукции рекомендуется использовать количественную оценку по ISO 10110-7 вместо MIL Scratch-Dig
В случаях, когда требуется четкое определение физических величин, таких как лазерные системы, прецизионная визуализация и медицинская оптика, метод ISO 10110-7 более подходит для цифрового управления и отслеживания.
4. Закупки с использованием нескольких стандартов: дополнительные соглашения имеют приоритет над догадками
Когда необходимо одновременно соблюдать несколько стандартов, не полагайтесь на внутренние «эмпирические пересчеты», а четко укажите в контракте на закупку или техническом соглашении: какой стандарт является основным, какие параметры измеряются каким методом, и как будет решаться спор в случае несоответствия.
5. Высокотехнологичные проекты в Китае: двойная система GJB + ISO — тенденция будущего
По мере повышения возможностей прецизионного производства оптики в Китае все больше проектов начинают одновременно использовать GJB и ISO 10110. Это направление стандартизации отрасли, и заранеее ознакомление инженеров с обеими системами является необходимым техническим запасом.
Краткое резюме
Три системы стандартов по сути описывают одно и то же — как определять и проверять качество оптического элемента. Просто из-за различий в историческом контексте, сценариях применения и региональных системах сформировались свои собственные терминологии.
Понимание их логики и различий — это не просто навык для прохождения приемочных испытаний, а основа для системного проектирования, управления цепочкой поставок и контроля качества.
Только понимая стандарты, можно правильно их применять; только правильно применяя стандарты, можно производить качественные компоненты.
